ANEMOMETRO

SCHEDA OPERATIVA

Materiali: Profilato di legno mm. 5x5 lunghezza mm. 300
Spezzone di manico di scopa in legno lunghezza mm. 35
Legno per supporto fisso, vedi primo punto fase 1)
2 Rondelle piane Ø mm.10-15
2 Palline da ping pong
1 Vite a legno lunga mm. 35
4 Viti Parker molto piccole
2 pezzi legno per base ed asta
Filo di ferro zincato (stampella lavasecco)
Colla vinilica

Utensili: Punta da trapano Ø mm. 3, trapano
Sega a denti piccoli, matita
Dado di diametro un po' più piccolo delle rondelle
Bullone un po' più piccolo del dado
Martello, giravite, taglierino

Fasi di lavorazione:
1)Costruzione supporto fisso.
2)Costruzione supporto girevole.
3)Costruzione bracci.

1)
· Base (misure indicative) mm. 100x100 spessore mm.18. Praticare un foro centrale per vite passante con svasatura per la testa della vite.
· Asta (misure indicative) mm. 20x20 lunghezza mm. 60. Praticare fori e cerchi Ø mm. 2 al centro di entrambe le basi.
· Inserire in uno dei fori lo spezzone di filo di ferro zincato Ø mm. 2 (stampella lavasecco), l'altro servirà come invito per la vite.
· Assemblare il supporto fisso.

2)
· Tracciatura: posizionare lo spezzone di manico di scopa su un foglio a quadretti e aiutandosi con la quadrettatura tracciare quattro generatrici in posizioni perpendicolari, segnare anche il centro di una delle facce.

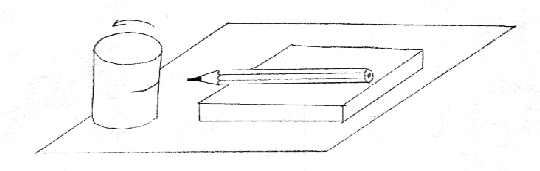

· Porre la matita su di uno spessore, accostare alla punta il cilindro e farlo girare così da tracciare una circonferenza parallela alle basi e centrata rispetto ad esse.

· Foratura: praticare quattro fori ciechi, Ø mm. 5 in corrispondenza degli incroci tra le generatrici del cilindro e la circonferenza, praticare un foro passante, Ø mm. 3 al centro del cilindro. ATTENZIONE: questo foro deve essere centrato ed in asse per cui è meglio usare il trapano su di una colonna.
· Utilizzando un grosso dado come stampo cavo ed un bullone più piccolo come punzone, piegare una delle rondelle a scodella.

3)

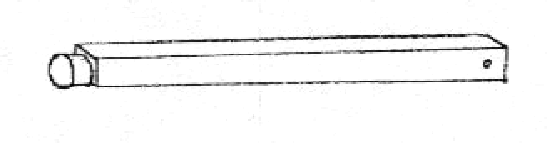

· Da un profilo di legno mm 5x5 tagliare 4 spezzoni lunghi 75 mm; ad una delle estremità di ciascuno di essi ricavare con un taglierino un terminale cilindrico lungo 5 mm che si alloggi nei fori del supporto girevole.
· All'altra estremità praticare un foro passante usando come punta un chiodo con la punta schiacciata e leggermente più sottile delle viti.

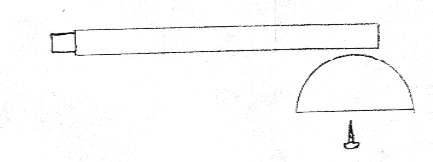

· Tagliare con un seghetto a denti piccoli 2 palline da ping pong lungo la linea di giunzione. ATTENZIONE praticare brevi tagli tutto intorno alla pallina e poi congiungerli.
· Praticare un piccolo foro, nel quale si possa inserire una vite, al centro di ognuna delle quattro semisfere.
· Assemblare i bracci.

4) Incollare i bracci con le semisfere al supporto girevole con colla vinilica.

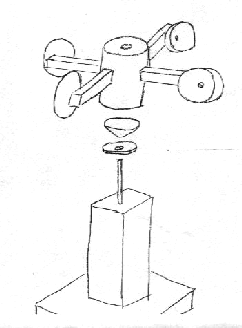

5) Assemblare l'anemometro.
